Termistör Rölesi Nedir? Nerelerde Kullanılır ?

Termistör Rölesi Nedir?

Termistör rölesi, elektrik ve elektronik sistemlerde kullanılan bir cihazdır ve genellikle motorlar gibi cihazların aşırı ısınma ve aşırı akım gibi tehlikeli durumlarına karşı koruma sağlar. Termistör rölesi, özel bir direnç sensörü olan termistörü kullanarak çalışır.

Termistör rölesi, elektrikli cihazların güvenliğini ve verimliliğini artırmada önemli bir rol oynar. Aşırı akım veya aşırı ısınma gibi tehlikeli durumları algılayarak cihazların korunmasını sağlar ve böylece cihazların ömrünü uzatır. Ayrıca enerji verimliliğini artırır ve işletme maliyetlerini azaltır.

Termistör Rölesinin Yapısı

Termistör rölesi, elektrik ve elektronik cihazların aşırı ısınma ve aşırı akım gibi olumsuz durumlarına karşı koruma sağlayan bir bileşendir. Bu röle, temel olarak iki ana bileşenden oluşur. İlk bileşen, termistör adı verilen özel bir sensördür. Termistör, sıcaklık değişikliklerine duyarlıdır ve sıcaklık arttıkça veya azaldıkça direnci değişir. İkinci bileşen ise kontrol devresidir. Kontrol devresi, termistörün direnç değişimini izler ve cihazın aşırı ısınma veya aşırı akım durumlarında gereken işlemleri başlatır.

Bu basit yapı, termistör rölesini elektrikli cihazların güvenliğini sağlamak için etkili bir araç haline getirir. Rölenin temel görevi, cihazların aşırı ısınma ve aşırı akım nedeniyle zarar görmesini engellemektir, böylece cihazların daha uzun süre sorunsuz çalışmasını sağlar.

Termistör Rölesi Nasıl Çalışır?

Termistör rölesi, elektrikli cihazların ve motorların aşırı akım, aşırı ısınma ve diğer tehlikeli koşullara karşı korunmasına yardımcı olan önemli bir bileşendir. Bu röle, içinde bulunan termistör adı verilen özel bir direnç sensörü ile çalışır. Termistör, sıcaklık değişikliklerine son derece hassastır. Cihazlar, özellikle motorlar çalıştığında ısınırlar. Termistör, bu ısınmayı algılar ve sıcaklık arttıkça veya azaldıkça direnci değişir.

Kontrol devresi, termistörün direnç değişikliklerini sürekli olarak izler. Eğer cihazın aşırı ısındığını veya aşırı akım çektiğini algılarsa, kontrol devresi devreye girer. Kontrol devresi, genellikle bir anahtarlama işlemi gerçekleştirir ve bu da cihazın çalışmasını durdurur veya belirli bir işlemi başlatır. Böylece, cihazlar aşırı ısınma veya aşırı akım nedeniyle oluşabilecek arızalardan korunur ve güvenli bir şekilde çalışır. Termistör rölesi, elektrikli cihazların güvenliği ve dayanıklılığı için kritik bir rol oynar.

Termistör Rölesi Ne İşe Yarar?

Termistör motor koruma rölesi, elektrikli cihazların ve motorların aşırı akım, aşırı ısınma ve benzeri tehlikeli durumlara karşı korunmasını sağlayan önemli bir elektronik bileşendir. Cihazlar, özellikle motorlar gibi yüksek enerji gereksinimli ekipmanlar çalıştığında ısınabilirler. Termistör rölesi, bu aşırı ısınma durumlarını algılar ve gerektiğinde müdahale eder.

Bu müdahale, cihazın çalışmasını durdurmak, uyarı sinyalleri vermek veya belirli bir işlemi başlatmak gibi çeşitli şekillerde olabilir. Sonuç olarak, termistör rölesi cihazların güvenliğini sağlar, arızaların ve yangınların önlenmesine yardımcı olur ve aynı zamanda enerji verimliliğini artırarak işletme maliyetlerini düşürür. Bu nedenle, elektrikli cihazlar ve motorlar gibi kritik sistemlerde termistör röleleri kullanılarak cihazların daha uzun ömürlü ve güvenilir bir şekilde çalışması sağlanır.

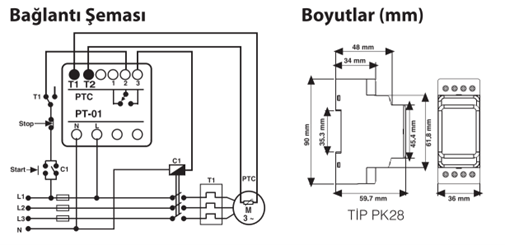

Termistör Rölesi Bağlantı Şeması

ENTES Termistör Rölesi, PT-01, motor sargı sıcaklığına karşı kullanılan bir röledir.

PT-01 Termistör Rölesi, PTC koruması için geliştirilmiştir. Motor sargı sıcaklığı PTC’ nin sıcaklık sınır değerini (T_c) aşarsa motor gecikmesiz olarak devreden çıkartılır. Değişik sıcaklık sınır değerlerine (110 ^oC, 120 ^oC, 130 ^oC) sahip üç PTC’nin direnç-sıcaklık değişimleri aşağıda verilmektedir. Normalde 110 ^oC’lik PTC kullanılmasına rağmen istek üzerine bu değişebilir. Şekilden de görüldüğü gibi PTC direnci T<T_c-50 iken 100Ω’dan küçük fakat T>T_c+50 iken 10K’dan büyüktür.

Aşağıdaki bağlantı şeması yardımı ile ENTES PT-01 Termistör Röle bağlantısını düzgün bir şekilde yapabilirsiniz. PT-01 ürünü için detayları şu bağlantıdan inceleyebilirsiniz. Eğer daha fazla bilgiye ihtiyaç duyarsanız, entes.com.tr adresindeki web sitesini ziyaret edebilirsiniz.
